Instrucciones para determinar la medida

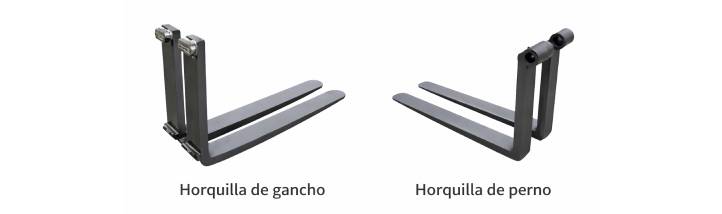

PASO 1: Identificar si corresponde gancho o perno.
PASO 2: Para horquillas de gancho, mida lo siguiente:
1. Distancia entre ganchos*
2. Distancia entre el suelo y el gancho superior
3. Grosor superior del portahorquillas (agregar tolerancia .06)
4. Grosor inferior del portahorquillas (agregar tolerancia .06)
5. Grosor de horquilla
6. Ancho
7. Largo
8. Altura total de piso a punta superior de horquilla
9. Medida entre grapa de ganchos
*1 Distancia a la parte exterior de las barras del portahorquillas más .06 de tolerancia
PASO 2: Para horquillas de perno, mida lo siguiente:
1. Distancia del piso al centro de diámetro del tubo de perno o flecha
2. Desfase del centro de tubo de flecha hacia dentro (respecto del respaldo de horquilla)
3. Desfase del centro de tubo de flecha hacia afuera (respecto del respaldo de horquilla)
4. ¿El centro del tubo está en línea respecto del respaldo de horquilla?
5. Grosor de horquilla
6. Ancho de horquilla
7. Largo de horquilla
8. Diámetro externo del tubo de perno
9. Diámetro interno del tubo de perno

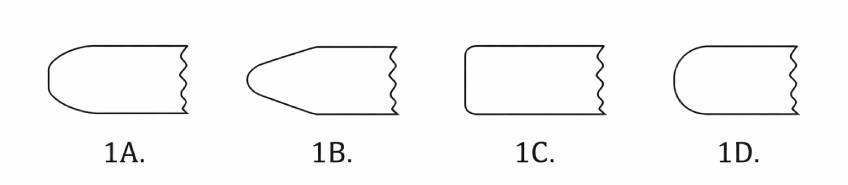

PASO 3: Identificar los tipos de punta de horquilla.
